Heizleistung: 7,7 – 32,7 kW
Leistungsdaten Kühlbetrieb: 2,0 – 16,0 kW
COP: 5,20
Die Vorteile der Baureihe WP Max-Cube-HiQ pF26 im Überblick:
Leistungsdaten Max-Cube-HiQ pF26
| Heizleistung | 7,7 – 32,7 kW |
| Leistungsaufnahme | 0,3 – 5,0 kW |
| COP bei Nennleistung | 5,20 |
| Raumheizungsenergieeffizienz | 244,6 % |
| Kälteleistung | 2,0 – 16,0 kW |
| EER bei Nennleistung | 6,0 – 7,3 |
| Bauart | Vollhermetisch, scroll, Inverter |
| Drehzahl | 1200 – 1600 n/min |
| Max. Betriebsstrom | 22 A |
| Anlaufstrom | 22 A |
| Bauart | Kupfergelöteter Plattenwärmetauscher |
| Werkstoff | Edelstahl, Kupfer |
| Volumenstrom Wasser oder Sole | 1,5 – 7,0 m³/h |
| Druckverlust | Max. 0,3 bar |
| Temperaturdifferenz | 2 – 6 K |
| Prüfdruck | 45 bar |
| Einsatzbereich | -196 – 200°C |
| Min. / Max. Quelltemperatur | +10 – +55°C |
| Bauart | Kupfergelöteter Plattenwärmetauscher |
| Werkstoff | Edelstahl, Kupfer |
| Volumenstrom Wasser | 0,75 – 5,50 m³/h |
| Druckverlust | Max. 0,3 bar |
| Temperaturdifferenz | 5 – 10 K |
| Prüfdruck | 45 bar |
| Einsatzbereich | -196 – 200°C |
| Min. / Max. Senkentemperatur | 25 – 72°C |
| Schalldruckpegel in 5m Entfernung | 40 dB(A) |
| Maße Innengehäuse | 929 x 1701 x 813 BxHxT (mm) |
| Maße Cube | 724 x 662 x 780 BxHxT (mm) |
| Gewicht Innengehäuse | ca. 250 kg |
| Gewicht Cube | ca. 150 kg |
| Max. Betriebsdruck Wasser | 3 bar |
| Max. VL-Temperatur | 72 °C |
Funktionsbeschreibung WP Max-Cube pF26 HiQ
Die Wärmepumpe WP Max-Cube pF26 steht für maximale Effizienz in extrem kompakter Bauform. Der Kältekreis der Maschine befindet sich in einem würfelförmigen Gehäuse namens „Cube“ und kann je nach Einsatzzweck in ein Gehäuse für die Innenaufstellung, Außenaufstellung oder für die Kaskadierung eingebracht werden. Das Gerät ist als Wasser/Wasser bzw. Sole/Wasser konzipiert und verwendet das natürliche und umweltfreundliche Kältemittel R290 (Propan). Die Wärmepumpe WP Max-HiQ pF26 ermöglicht die Verwendung von Quelltemperaturen von +10 bis +55 Grad Celsius. Durch mehrere patentierte Verfahren ist die Wärmepumpe in der Lage trotz einer sich ändernden Quelltemperatur immer den optimalen Betriebspunkt und maximale Betriebssicherheit zu erreichen. Damit eignet sich das Gerät für verschiedenste Quellen wie Erdsonden, Abwärme, Grundwasser oder PVT (Photo-Voltaik-Thermie). Durch die Drehzahlregelung deckt das Gerät ein breites Leistungsspektrum ab und passt sich damit verschiedensten Lasten und Gegebenheiten an. Darüber hinaus ist sie bestens für die Nutzung fluktuierender Energiemengen geeignet und ermöglicht eine intelligente Laststeuerung über alle Energiebereiche hinweg. Optional kann das Gerät als AllQ-Version mit einem stark erweiterten Quellbereich geordert werden.
Aufbau WP Max-Cube-HiQ pF26

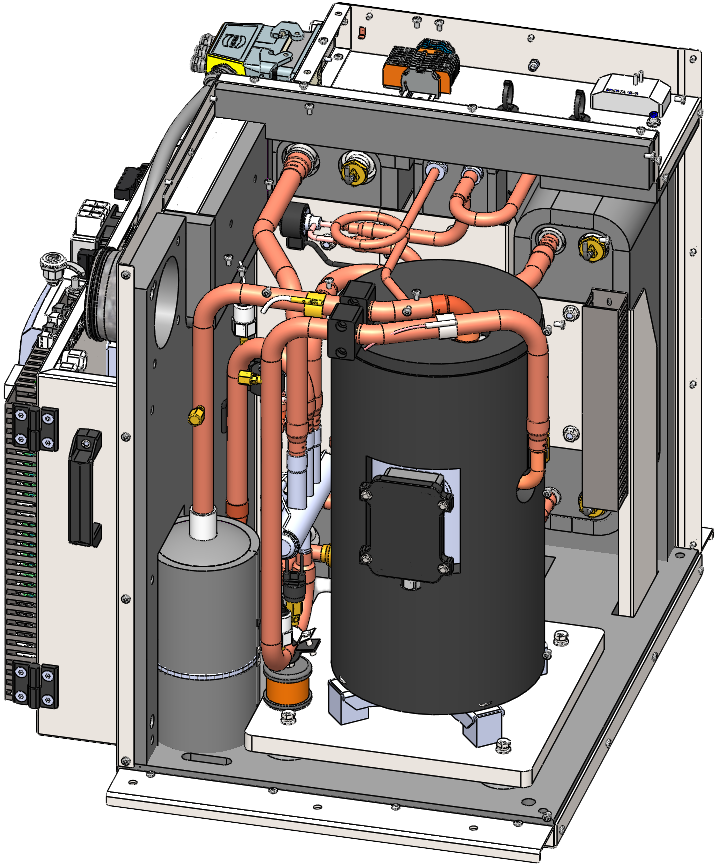

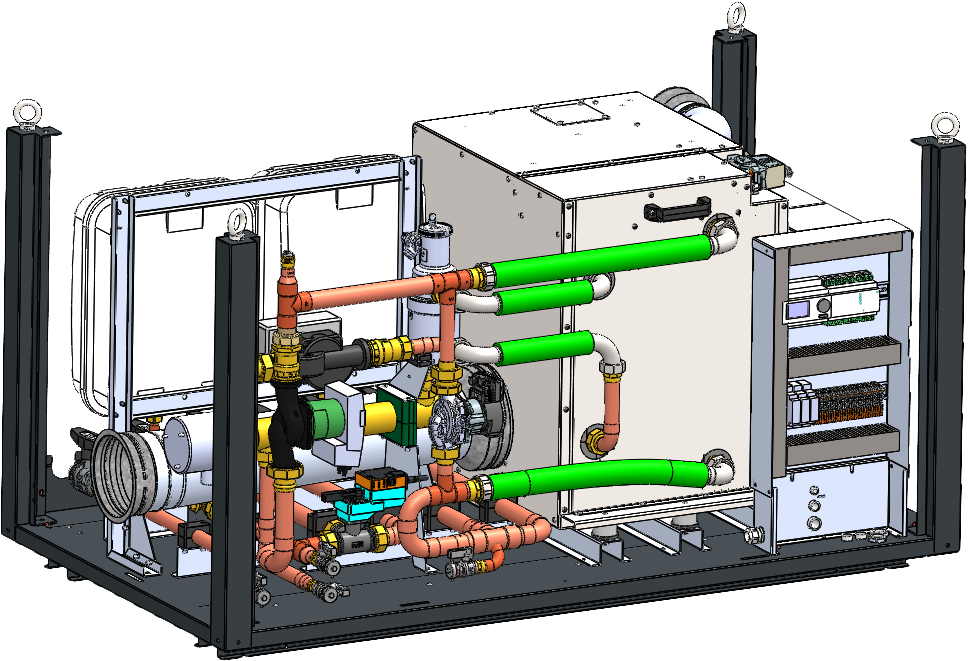

Die ratiotherm Wärmepumpe WP Max-HiQ pF26 besitzt einen vollständigen Kältekreislauf und kann von verschiedensten Energiequellen gespeißt werden. Die Monoblockwärmepumpe ist für die Innen- und Außenaufstellung konzipiert. Der Kältekreislauf ist ein hermetisch abgeschlossener Kreislauf, bestehend aus einem Scroll-Verdichter, einem Verflüssiger (Plattenwärmetauscher), einem Verdampfer (Plattenwärmetauscher) und diversen elektronischen Expansionsventilen, welche den Zufluss des Kältemittels steuern. Als Arbeitsmittel wird das natürliche Kältemittel R290 benutzt. Die Wärmepumpe WP Max-HiQ pF26 wird funktionsbereit und mit vollständig gefüllten Kältekreisläufen versandt. Auf dem Display der Wärmepumpe finden sich alle Parameter und Betriebszustände. Die Wärmepumpe kann im Verbund mit den meisten Elektro-, Gas- oder Ölkesseln betrieben werden. Eine Quell- und eine Senkenpumpe sind im Gerät verbaut. Des Weiteren kann die Wärmepumpe als AllQ-Version geordert werden, dabei wird der Quelltemperaturenbereich erweitert. Außerdem ist optional eine aktive Kühlung im Gerät integrierbar und ein elektrischer Heizstab. Angesteuert kann die Wärmepumpe durch den ratiotherm Zentralregler rZR 16×2 werden oder durch einen Fremdregler.
