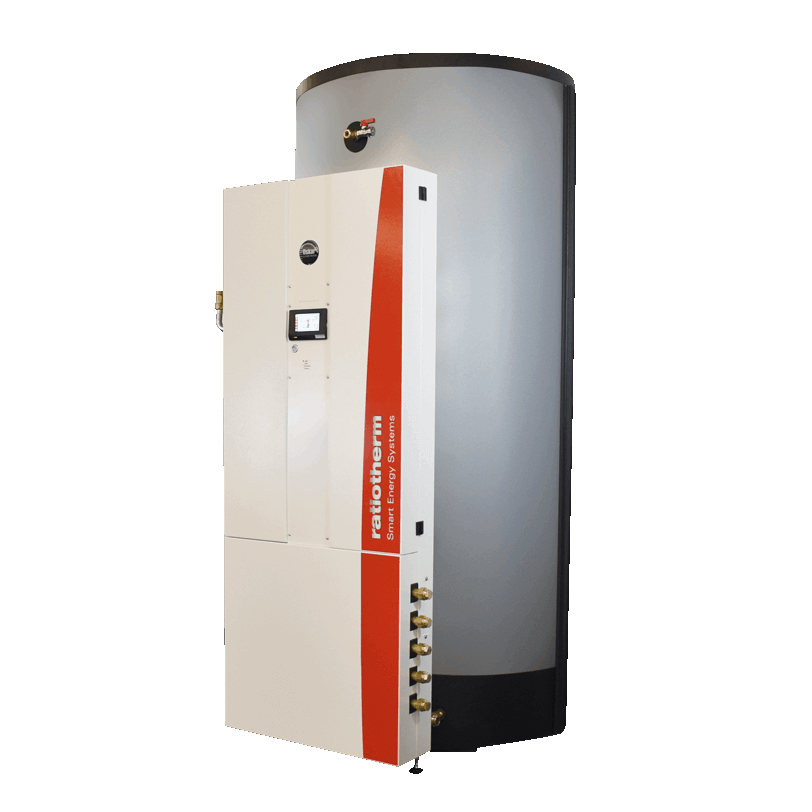

Oskar° 08 Schichtspeicher für den Hauseigentümer

Schnellnavigation:

Vorteile | Einsatzbereiche | Webinar und Downloads

Volumenstrom: max. 1,5 m³/h

Speichervolumen:
500 – 1.000 Liter bis 30 kW
Wärmeerzeuger

Die Vorteile des Schichtspeichers Oskar° 08 im Überblick:

Über die Schichtung ist bei unterschiedlichen Entnahmetemperaturen weniger Energie nötig, da nur bedarfsgerecht Wärme auf dem entsprechenden Niveau erzeugt werden muss
Komplett vormontiertes Hydraulikmodul in unterschiedlichen Ausstattungsvarianten minimiert die Installationszeit erheblich
Ausführung des Speichers als Wärmepumpenspeicher, für effiziente Integration von modulierenden Wärmeerzeugern
Der im Hydraulikmodul integrierte Zentralregler mit anschlussfertigen Steckern spart viel Zeit bei den Elektronikarbeiten und schließt Fehlverdrahtungen weitestgehend aus
Die hydraulische Anbindung von Erzeugern kann von rechts und/oder links erfolgen
Oskar° 08 ist bereits für die immer wichtiger werdende Kühlung (passiv oder aktiv) vorbereitet

Unverbindlich Kontakt aufnehmen

Leistungsdaten Schichtspeicher Oskar° 08

Typ Oskar° 08	500 l	750 l	1000 l
Volumenstrom	1500 l/h	1500 l/h	1500 l/h
Gesamthöhe ohne Isolierung	1718 mm	1735 mm	2115 mm
Gesamthöhe mit Isolierung	1838 mm	1855 mm	2235 mm
Durchmesser ohne Isolierung	650 mm	790 mm	790 mm
Durchmesser mit Isolierung	890 mm	1033 mm	1030 mm
Länge Speicher inkl. Anschlussstutzen	774 mm	915 mm	915 mm
Gewicht ohne Isolierung	120 kg	140 kg	155 kg
Kippmaß max.	1840 mm	1870 mm	2230 mm
Maßtoleranzen	+/- 10 mm	+/- 10 mm	+/- 10 mm
Betriebsdruck max.	3 bat	3 bat	3 bat
Speicheranschlüsse vorne	8 x DN 25	8 x DN 25	8 x DN 25
Material Behälter	St 37-2 / S235JR / P265GH	St 37-2 / S235JR / P265GH	St 37-2 / S235JR / P265GH
Abmessung Hydraulikmodul	700 x 1861 x 193 BxHxT (mm)	700 x 1861 x 193 BxHxT (mm)	700 x 1861 x 193 BxHxT (mm)

Einsatzbereiche Schichtspeicher Oskar° 08

Ideal ist der Einsatz von Oskar° 08 in Verbindung mit platzsparenden, wandhängenden Öl- und Gas-Brennwertanlagen, Wärmepumpen, automatischen Pelletkesseln und anderen wasserführenden Wärmeerzeugern bis 15 kW. Natürlich erhöht sich mit Oskar° 08 auch die Effizienz einer Solaranlage. Schichtspeicher Oskar° 08 gibt es ausschließlich als Paket in den Baugrößen 500 L, 750 L oder 1000L.

Das System zeichnet sich durch einen extrem kompakten Aufbau aus. Die Montage der Hydraulik und der zugehörigen Regelung ist dank der Plug´n´Play Installation innerhalb kürzester Zeit erledigt. Dem Schichtspeicher Oskar° 08 wird nach der Platzierung des Speichers im Heizraum, lediglich ein fertig vormontiertes und verdrahtetes Hydraulikmodul (mit ca. 80kg Gewicht) vorgesetzt und mit den acht Anschlüssen im Fußbereich des Schichtspeichers verbunden. Abschließend werden die letzten Verbindungen zum Regler mittels der kodierten Stecker verbunden – fertig ist die Installation!
