Leistung: 7,2 – 28,8 kW
Effizienz: COP 4,40
Die Vorteile der Baureihe WP Max-LoQ KKpF26 im Überblick:
Leistungsdaten WP Max-LoQ KKpF26
| Heizleistung | 7,2 – 28,8 kW |
| Leistungsaufnahme | 1,7 – 6,5 kW |
| COP bei Nennleistung | 4,40 |
| Raumheizungsenergieeffizienz | 181,5 % |
| Kälteleistung | 2,0 – 16,0 kW |
| EER bei Nennleistung | 6,0 – 7,3 |
| Bauart | Vollhermetisch, Scroll, Inverter |
| Drehzahl | 1200 – 6000 n/min |
| Max. Betriebsstrom | 22 A |
| Anlaufstrom | 22 A |
| Schalldruckpegel Innenteil 5m Entfernung | 45 dB(A) |
| Maße (6er Kaskade) | 3352 x 2199 x 832 BxHxT (mm) |
| Maße (pro Modul) | 724 x 662 x 744 BxHxT (mm) |
| Gewicht (pro Modul) | 150 kg |
| Max. Betriebsdruck Wasser | 3 bar |
| Max. VL-Temperatur | 71°C |
Ausführung WP Max-LoQ KKpF26

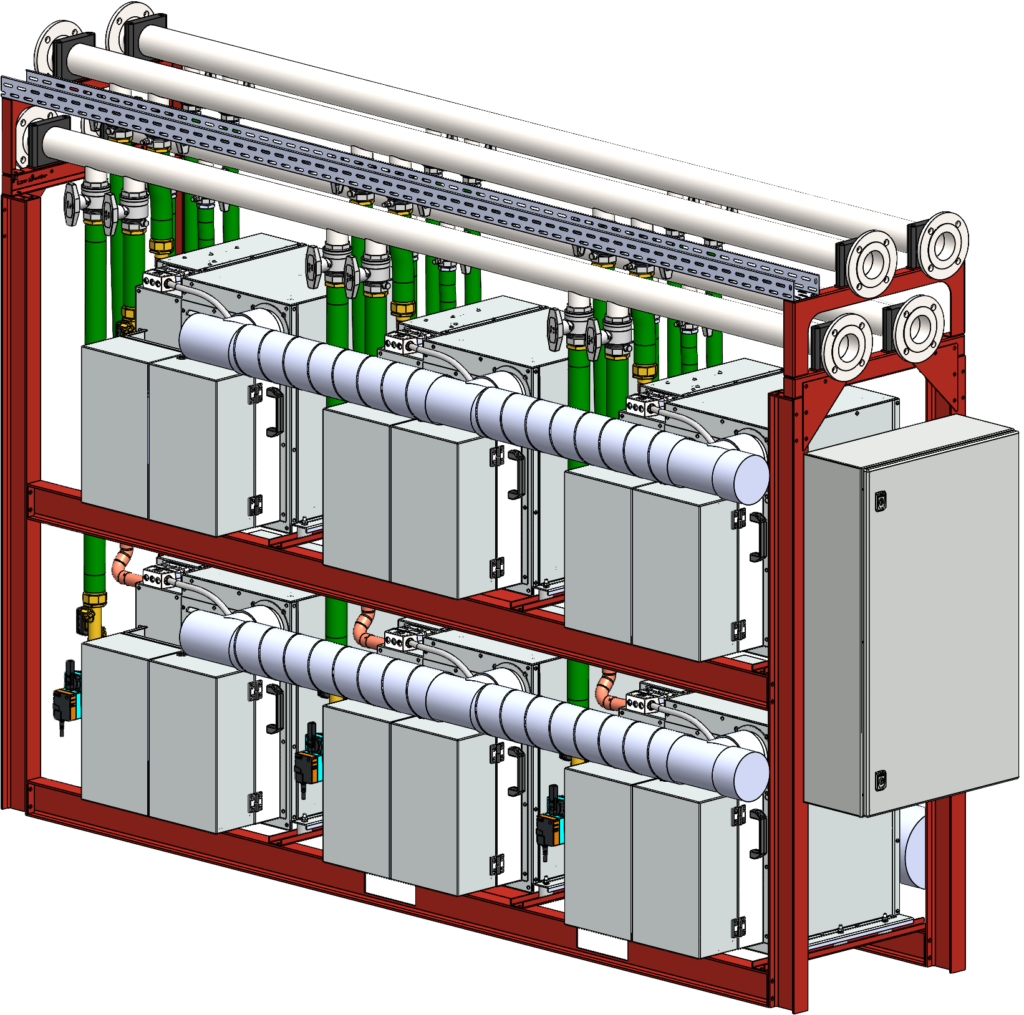

Die Kaskadenwärmepumpe WP Max-LoQ KKpF26 ist ein Gerät in Modulbauweise bestehend aus 2 bis 6 voneinander unabhängiger Wärmepumpen zur Aufstellung in Maschinenräumen. Das Gerät ist als Wasser/Wasser bzw. Sole/Wasser konzipiert und verwendet das natürliche und umweltfreundliche Kältemittel R290 (Propan). Die Wärmepumpe WP Max-LoQ KKpF26 ermöglicht die Verwendung von Quelltemperaturen von -25 bis +15 Grad Celsius.
Durch mehrere patentierte Verfahren ist die Wärmepumpe in der Lage trotz einer sich ändernden Quelltemperatur immer den optimalen Betriebspunkt und maximale Betriebssicherheit zu erreichen. Damit eignet sich das Gerät für verschiedenste Quellen wie Erdsonden, Abwärme, Grundwasser oder PVT (Photo-Voltaik-Thermie). Die Anlage besteht aus 2 bis 6 Wärmepumpenmodulen, die über eine intelligente Kaskadensteuerung miteinander verknüpft und in einem Gestell vereint sind. Es erfolgt ein gemeinsamer hydraulischer und elektrischer Anschluss.Die Kältekreise sind betriebsfertig gefüllt, wodurch kein Kälteschein zur Montage notwendig ist. Durch die Drehzahlregelung der Wärmepumpe deckt sie ein breites Leistungsspektrum ab und passt sich damit verschiedenen Lasten und Gegebenheiten an. Darüber hinaus ist sie bestens für die Nutzung fluktuierender Energiemengen geeignet und ermöglicht eine intelligente Laststeuerung über alle Energiebereiche hinweg. Optional kann das Gerät als AllQ-Version mit einem stark erweiterten Quellbereich geordert werden.
Aufbau und Funktion WP Max-LoQ KKpF26
Die Wärmepumpe ist für die Innenaufstellung in Maschinenräumen konzipiert und verfügt über eine Zwangsbelüftung und weiteren Sicherheitseinrichtungen zwecks dem Kältemittel R290 (Propan). Der Kältekreislauf in jedem Modul ist ein hermetisch abgeschlossener Kreislauf, bestehend aus einem Scroll-Verdichter, einem Verflüssiger (Plattenwärmetauscher), einem Verdampfer (Plattenwärmetauscher) und ein elektronisches Expansionsventil, welche den Zufluss des Kältemittels steuern. Als Arbeitsmittel wird das natürliche Kältemittel R290 benutzt. Die Wärmepumpe WP Max-LoQ KKpF26 wird funktionsbereit und mit vollständig gefüllten Kältekreisläufen versandt. Angesteuert kann die Wärmepumpe durch den ratiotherm Zentralregler rZR 16×2 werden oder durch einen Fremdregler. Die ratiotherm Wärmepumpe kann im Verbund mit den meisten Elektro-, Gas- oder Ölkesseln betrieben werden.
