Heizleistung: 21,3 – 145,5 kW
COP: 5,54 – 7,28
Die Vorteile der Baureihe WP Max-HiQ pF67 im Überblick:
Leistungsdaten Max-HiQ pF67
| Heizleistung | 21,3 – 145,5 kW |
| Leistungsaufnahme | 2,9 – 26,2 kW |
| COP bei Nennleistung | 5,54 – 7,28 |
| Raumheizungsenergieeffizienz | 242,9 % |
| Kälteleistung | 10,0 – 78,0 kW |
| EER bei Nennleistung | 6,0 – 7,3 |
| Bauart | Kupfergelöteter Plattenwärmetauscher |
| Volumenstrom Wasser (in Reihe) | 1 – 5,8 m³/h |
| Volumenstrom Wasser (parallel) | 2 – 11,6 m³/h |
| Druckverlust | Max. 0,3 bar |
| Temperaturdifferenz | 10 – 20 K |
| Prüfdruck | 45 bar |
| Einsatzbereich | -196 – 200°C |
| Min. / Max. Senkentemperatur | 25 – 72°C |
| Schalldruckpegel Außenteil 5m Entfernung | 43 dB(A) |
| Schallleistungspegel Außenteil | 52,1 dB(A) |
| L-WA maximal | 63,9 dB(A) |
| L-WA geräuschreduziert | 54,8 dB(A) |
| Maße Außenteil | 1400 x 1637 x 1115 BxHxT (mm) |
| Gewicht Außenteil | 750 kg |
| Max. Betriebsdruck Wasser | 3 bar |
| Max. VL-Temperatur | 72 °C |
Ausführung Wärmepumpe Max-HiQ pF67

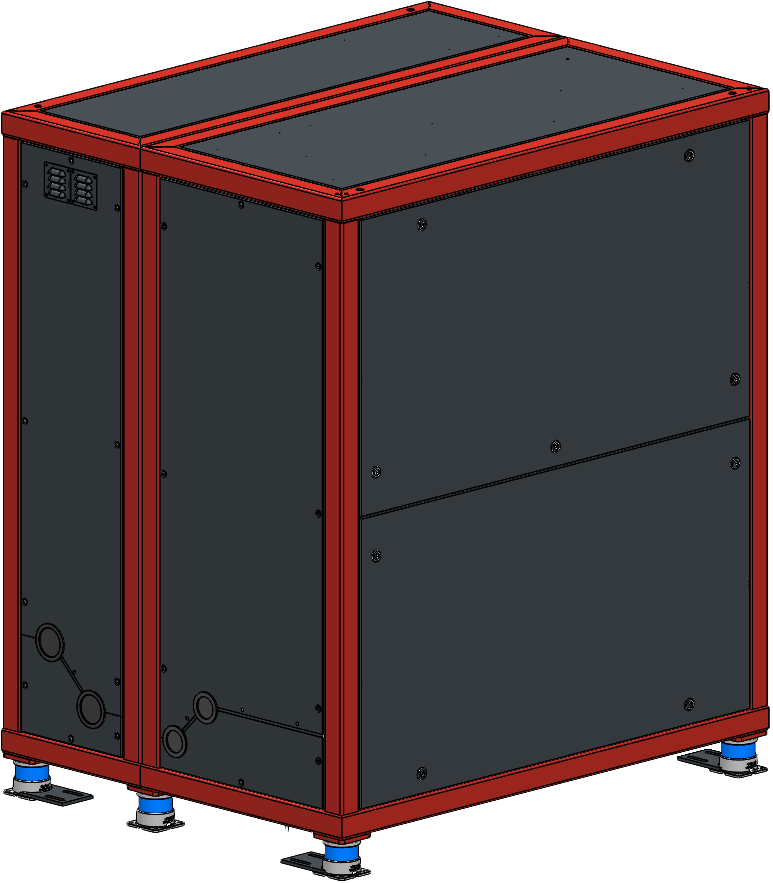

Die WP Max-HiQ pF67 ist eine drehzahlgeregelte Wärmepumpe in Monoblockbauweise zur Außenaufstellung. Das Gerät ist als Wasser/Wasser bzw. Sole/Wasser konzipiert und verwendet das natürliche und umweltfreundliche Kältemittel R290 (Propan). Die Wärmepumpe WP Max-HiQ pF67 ermöglicht die Verwendung von Quelltemperaturen von +10 bis +55 Grad Celsius. Durch mehrere patentierte Verfahren ist die Wärmepumpe in der Lage trotz einer sich ändernden Quelltemperatur immer den optimalen Betriebspunkt und maximale Betriebssicherheit zu erreichen. Damit eignet sich das Gerät für verschiedenste Quellen wie Abwärme und Booster-Lösungen.
Die Anlage besteht aus zwei unabhängigen Kältekreisen, die über eine intelligente Kaskadensteuerung verknüpft und in einem Gehäuse vereint sind. Es erfolgt ein gemeinsamer hydraulischer und elektrischer Anschluss. Hydraulisch sind die Kältekreise wahlweise in Reihe oder parallelgeschaltet, wodurch eine wasserseitige Spreizung von bis zu 20 Kelvin möglich ist. Die Kältekreise sind betriebsfertig gefüllt, wodurch kein Kälteschein zur Montage notwendig ist. Durch das in der Außeneinheit integrierte Sicherheitsventil sowie den Mikroblasenabscheider wird sichergestellt, dass im Leckagefall ein Eintreten des brennbaren Kältemittels in den Heizraum vermieden wird. Durch die Drehzahlregelung der Wärmepumpe deckt sie ein breites Leistungsspektrum ab und passt sich damit verschiedenen Lasten und Gegebenheiten an. Darüber hinaus ist sie bestens für die Nutzung fluktuierender Energiemengen geeignet und ermöglicht eine intelligente Laststeuerung über alle Energiebereiche hinweg. Optional kann das Gerät als AllQ-Version mit einem stark erweiterten Quellbereich geordert werden.
Aufbau und Funktion WP Max-HiQ pF67

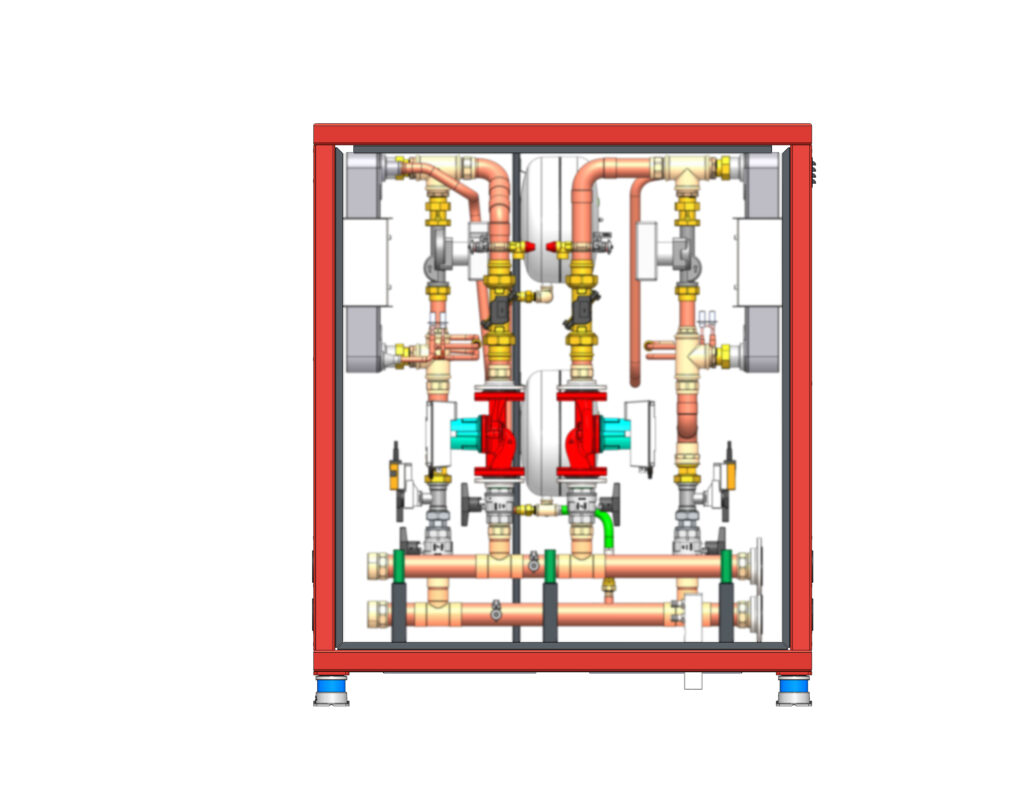

Die ratiotherm Wärmepumpe WP Max-HiQ pF67 besitzt zwei vollständige Kältekreisläufe und kann von verschiedensten Energiequellen gespeißt werden. Die Monoblockwärmepumpe ist für die Außenaufstellung konzipiert und ist somit ausgelegt auf alle Wetterbedingungen. Der Kältekreislauf ist ein hermetisch abgeschlossener Kreislauf, bestehend aus einem Scroll-Verdichter, einem Verflüssiger (Plattenwärmetauscher), einem Verdampfer (Plattenwärmetauscher) und einem elektronischen Expansionsventil, welche den Zufluss des Kältemittels steuern.
Als Arbeitsmittel wird das natürliche Kältemittel R290 benutzt. Die Wärmepumpe WP Max-HiQ pF67 wird funktionsbereit und mit vollständig gefüllten Kältekreisläufen versandt. Angesteuert kann die Wärmepumpe durch den ratiotherm Zentralregler rZR 16×2 werden oder durch einen Fremdregler. Wird das Gerät fremdgeregelt, kann ein externes Display im Heizraum montiert werden, um alle Parameter und Betriebszustände auf einen Blick zu haben. Die ratiotherm Wärmepumpe kann im Verbund mit den meisten Elektro-, Gas- oder Ölkesseln betrieben werden.
