Rehabilitación energética de edificios en Waldkirch

Rehabilitación energética de edificios: acumulador estratificado Oskar y bomba de calor aerotérmica Max AirMono F67

La bomba de calor aerotérmica Max AirMono F67

En nuestros conceptos energéticos y de calefacción apostamos por la interacción de diferentes bombas de calor. Un acumulador estratificado actúa como corazón de todo el sistema, al que se pueden conectar hasta 18 fuentes de calor. Una novedad es la bomba de calor aerotérmica Max AirMono F67, que alcanza una potencia total de más de 80 kW. La WP Max-AirMono F67 es una bomba de calor aire/agua con regulación de velocidad en diseño monobloque para instalación en exteriores. Utiliza el refrigerante natural y respetuoso con el medio ambiente propano. La instalación consta de dos circuitos de refrigeración independientes, que están conectados mediante un control en cascada inteligente y reunidos en una carcasa. Se realiza una conexión hidráulica y eléctrica común. Hidráulicamente, los circuitos de refrigeración se conectan en serie o en paralelo, lo que permite una diferencia de temperatura del agua de hasta 20 Kelvin.

Gracias al evaporador de diseño generoso en forma de V, provisto de láminas alternas con revestimiento hidrófilo, los ciclos de descongelación se reducen al mínimo. Los ventiladores de 100 cm de diámetro evitan los molestos ruidos del aire y, al mismo tiempo, proporcionan un alto caudal de aire. El compresor con triple aislamiento acústico contribuye a garantizar un funcionamiento silencioso de la bomba de calor. Los circuitos de refrigeración están llenos y listos para funcionar, por lo que no es necesario disponer de un certificado de refrigeración para su montaje. La válvula de seguridad integrada en la unidad exterior y el separador de microburbujas garantizan que, en caso de fuga, el refrigerante inflamable no entre en la sala de calderas. Gracias a la regulación de la velocidad de la bomba de calor, esta cubre un amplio espectro de potencia y se adapta a diferentes cargas y condiciones. Además, es ideal para el uso de cantidades de energía fluctuantes y permite un control inteligente de la carga en tod

La bomba de calor aerotérmica WP Max-AirMono F67 de ratiotherm tiene dos circuitos de refrigeración completos y utiliza el aire exterior como fuente de energía primaria. Gracias a su diseño, no hay piezas móviles visibles, lo que a su vez también repercute en el nivel de ruido. La bomba de calor de aire está diseñada para todas las condiciones climáticas. La unidad exterior se instala al aire libre de manera que el aire pueda fluir libremente a través de los evaporadores y no recircule. Dos ventiladores axiales impulsan el aire hacia el evaporador. El circuito de refrigeración es un circuito herméticamente cerrado que consta de un compresor scroll, un condensador (intercambiador de calor de placas), un evaporador (intercambiador de calor de láminas) y válvulas de expansión electrónicas que controlan el flujo del refrigerante. Como medio de trabajo se utiliza el refrigerante natural R290. La bomba de calor aerotérmica WP Max-AirMono se suministra lista para funcionar y con los circuitos de refrigeración completamente llenos. La bomba de calor puede controlarse mediante el regulador central ratiotherm rZR 16×2 o mediante un regulador externo. Si el dispositivo se controla de forma externa, se puede instalar una pantalla externa en la sala de calderas para tener todos los parámetros y estados de funcionamiento a la vista. La bomba de calor de aire ratiotherm puede funcionar en combinación con la mayoría de calderas eléctricas, de gas o de gasóleo.

Ejemplo de rehabilitación: edificios de viviendas multifamiliares en Waldkirch

El primer proyecto de rehabilitación con la WP AirMono F67 fue un edificio de viviendas multifamiliares en Waldkirch, cerca de Friburgo de Brisgovia, con un total de 12 unidades residenciales. El complejo residencial que se iba a rehabilitar se construyó en los años 1958/59 y consta de dos partes adosadas, ligeramente desplazadas lateralmente, pero que por lo demás son completamente independientes y están separadas. Por lo tanto, hay escaleras, sótanos y trasteros propios, pero también conexiones domésticas autónomas para el suministro del edificio (agua y alcantarillado, gas, electricidad, teléfono). Actualmente, todas las viviendas se abastecen de calefacción y agua caliente de forma descentralizada, mediante calentadores de gas propios. Por lo tanto, las viviendas disponen de contadores de gas y electricidad (en el sótano) y facturan la energía consumida directamente a la empresa suministradora. Sin embargo, no hay contadores de agua en las viviendas, por lo que solo se puede utilizar un modo de facturaci.

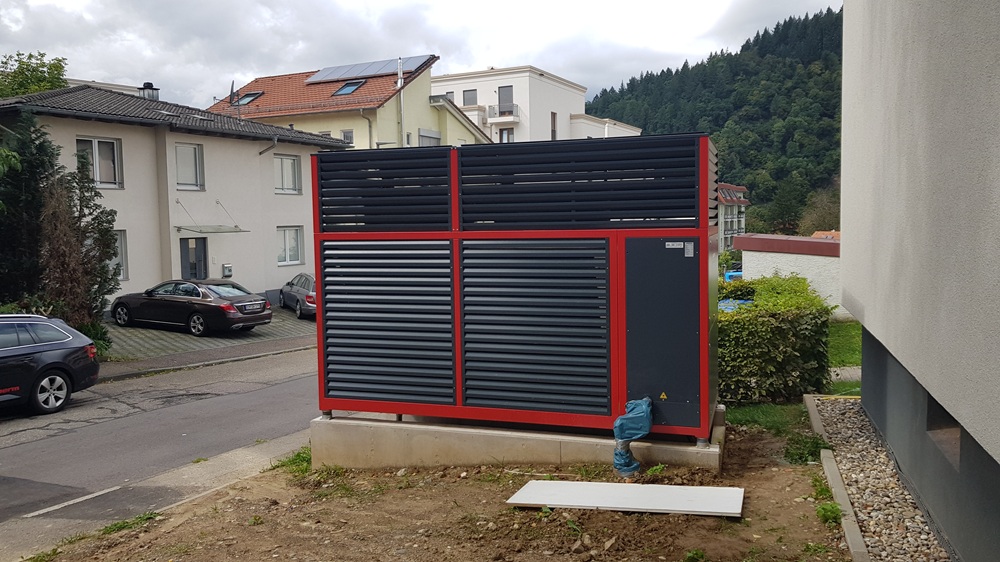

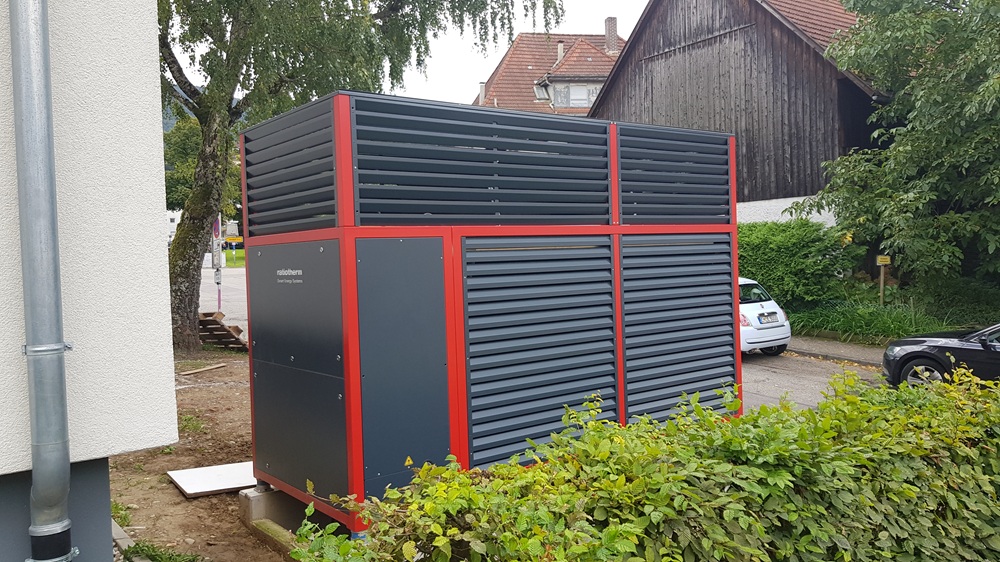

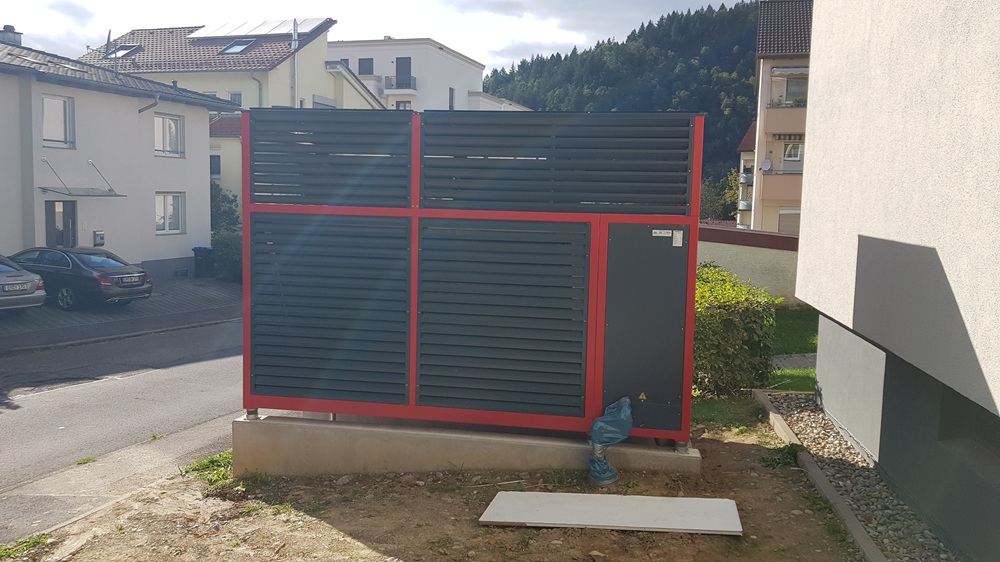

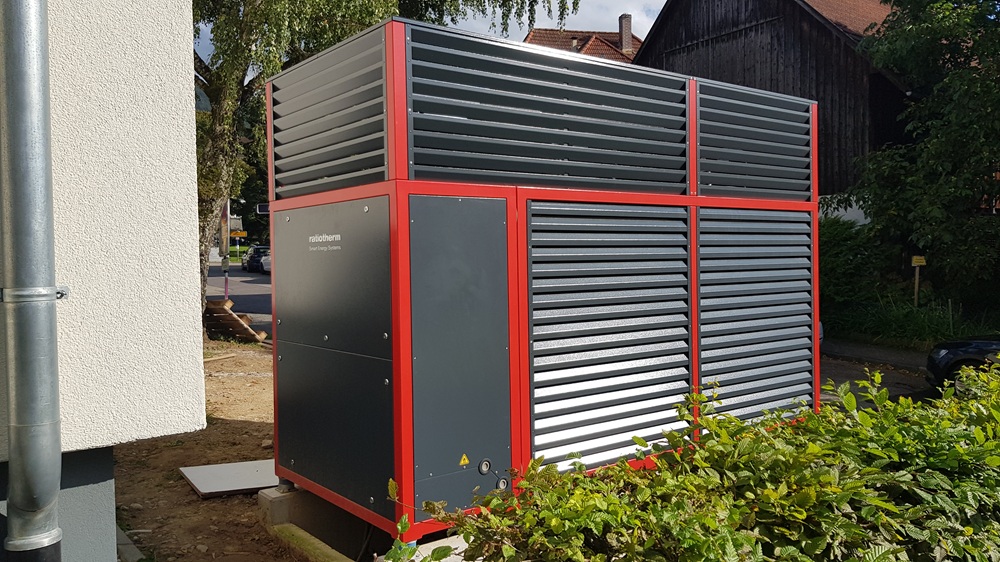

En el futuro, el suministro de calefacción se realizará mediante una bomba de calor aire-agua central común para ambos edificios, que funciona con propano como refrigerante y puede generar temperaturas de hasta 70 °C. La bomba de calor se instalará completamente al aire libre sobre cimientos de hormigón y abastecerá a la central de distribución de calor a través de una tubería de suministro corta enterrada. La instalación de calefacción se complementará con una instalación fotovoltaica in situ, diseñada para producir la electricidad necesaria para el funcionamiento de la bomba de calor durante todo el año. En la sala de calderas se instalan dos acumuladores de agua caliente estratificados, una estación de agua fresca, un sistema de distribución de calefacción de dos grupos y una instalación Power to Heat de 12/18 kW, que utiliza el exceso de electricidad antes de su alimentación para calentar directamente el volumen del acumulador estratificado, contribuyendo así a aliviar el funcionamiento a alta temperatura de la bomba de calor. En la interacción exitosa de varios componentes, como la instalación fotovoltaica, el acumulador estratificado Oskar (2x con 1000 litros de capacidad, soldadura in situ, PV Max-Heater (conversión de electricidad generada de forma renovable a partir de, por ejemplo, energía fotovoltaica (PV), energía eólica o biogás en calor. Este calor se puede almacenar de forma muy sencilla y respetuosa con el medio ambiente en grandes acumuladores de calor, a diferencia de lo que ocurre con los complicados sistemas de almacenamiento en baterías. Gracias a la combinación de varios componentes, como la instalación fotovoltaica, el acumulador Oskar (2x con 1000 litros de capacidad, soldadura in situ), el calentador PV Max (conversión de electricidad generada de forma renovable, por ejemplo, de energía fotovoltaica, energía eólica o biogás, en calor), cascadas de agua potable, tecnología de regulación especialmente programada y el AirMono F67, se pudieron cumplir todos los objetivos del proyecto.
