Erfurter Ring Ludwigshafen – Modèle d’économie d’énergie grâce à la géothermie

Erfurter Ring – La géothermie au centre de l’attention

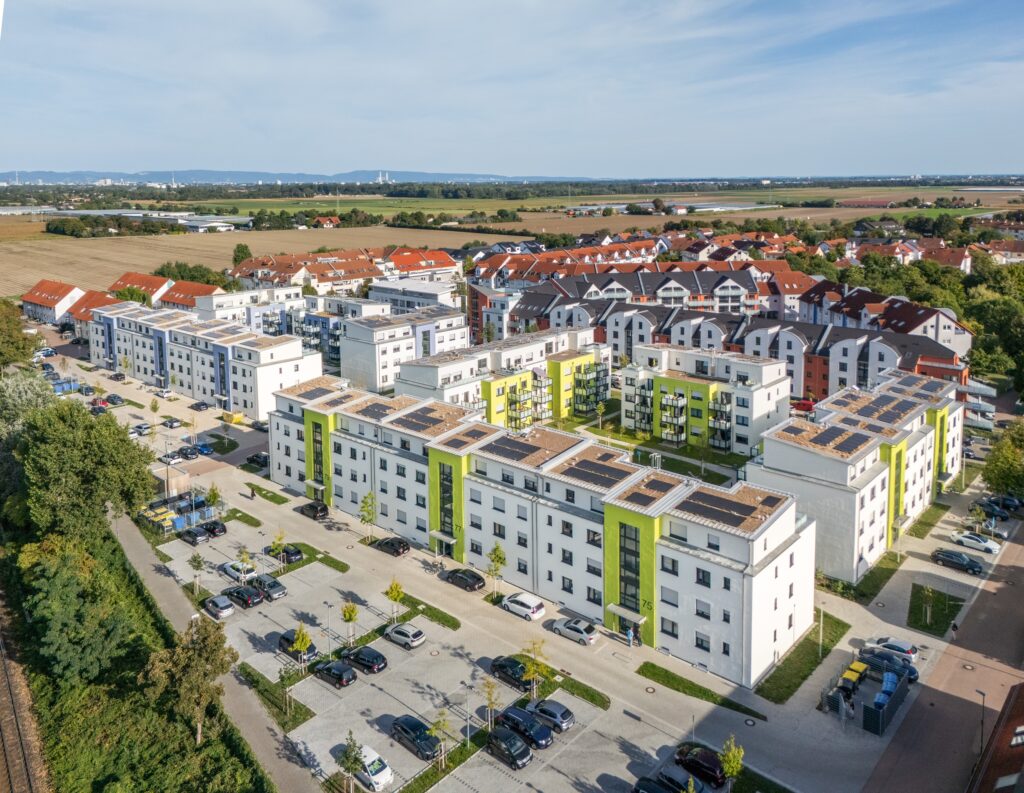

Les logements de l’Erfurter Ring sont des appartements de 2 à 5 pièces d’une superficie comprise entre 61 et 106 mètres carrés. De vastes espaces verts et des aires de jeux créent un environnement agréable pour les familles avec enfants, tandis que la proximité des transports publics et des commerces offre aux résidents un accès pratique aux infrastructures de la ville. Les maisons sont conçues en trois types de tailles différentes et ont été construites selon la norme KfW 55 EE pour les constructions massives. La particularité de l’ensemble du complexe est qu’il permet de se passer complètement des combustibles fossiles pour le chauffage et de miser à la place sur la chaleur terrestre grâce à la géothermie en combinaison avec des pompes à chaleur sol-eau. L’approvisionnement en eau chaude est assuré par des stations d’appartement qui ne chauffent l’eau potable froide qu’en cas de besoin, ce qui permet d’économiser de l’énergie. Les toits en appentis sont déjà prééquipés pour accueillir des installations photovoltaïques et seront largement végétalisés. Tous les logements disposent en outre de terrasses ou de balcons et donnent, avec les pièces à vivre, sur les jardins communs.

Une pompe à chaleur géothermique est une source d’énergie efficace, particulièrement adaptée aux endroits où l’eau souterraine n’est pas disponible ou en quantité insuffisante. Une pompe à chaleur géothermique est particulièrement intéressante si l’on envisage d’installer une pompe à chaleur silencieuse. Au total, environ 80 forages géothermiques ont été réalisés sur le site, à une distance de sept mètres des sondes voisines et de deux mètres et demi des bâtiments. Cela a permis de créer un réseau couvrant toute la surface, qui fournit finalement toute l’énergie de chauffage nécessaire à l’ensemble des logements. Les huit chaufferies du complexe ont été équipées par la société ratiotherm avec des produits adaptés au concept global. Par exemple, des accumulateurs à stratification Oskar° d’une capacité de 2 000 à 3 500 litres ont été installés au cœur de chaque chaufferie. L’un des grands avantages est que les accumulateurs à stratification de cette taille peuvent être assemblés et soudés directement sur place dans la chaufferie, la livraison s’effectuant en pièces détachées. Ces accumulateurs sont à leur tour chargés par des pompes à chaleur en cascade qui tirent leur énergie du champ de sondes à des températures comprises entre 12 et 8 °C. Pour les bâtiments ayant une charge thermique plus importante, une pompe à chaleur en cascade a été utilisée, qui a été démontée en pièces détachées, transportée dans la cave et remontée sur place. Cette solution est généralement très intéressante dans les bâtiments rénovés dont l’accès est restreint, mais elle peut également s’avérer très utile dans les constructions neuves, comme dans le cas présent.

Des appareils PV Max-Heater sont installés dans les chaufferies en tant que système de secours afin de compenser les pics de consommation et les dysfonctionnements techniques. Les PV Max-Heater ont été spécialement développés pour utiliser l’électricité excédentaire provenant d’installations d’énergie naturelle. L’appareil de mesure correspondant enregistre l’électricité excédentaire et détermine en temps réel l’énergie disponible. Celle-ci est transmise à l’appareil réglable en continu jusqu’à 12 kW, qui chauffe le réservoir de chaleur intégré hydrauliquement pour une utilisation ultérieure pour le chauffage et la production d’eau chaude sanitaire. Le Max-Heater fait varier la vitesse de la pompe intégrée en fonction de la quantité d’électricité disponible afin de toujours produire de l’eau à la température de départ réglée par l’utilisateur, comme un système de chauffage classique. C’est également le principal avantage par rapport aux thermoplongeurs classiques : seule la chaleur nécessaire à la température requise est produite. De cette manière, la puissance excédentaire de l’installation photovoltaïque est convertie en énergie thermique et stockée sous forme d’énergie renouvelable.

La commande des systèmes connectés s’effectue de manière centralisée à l’aide d’une technologie de régulation spécialement programmée à cet effet et est facile à utiliser. Une station d’appartement EWS a été installée par ratiotherm dans chacun des 146 appartements. Celle-ci assure par exemple le chauffage de l’eau potable sur place lorsque cela est nécessaire et aide ainsi à déterminer le calcul correct des besoins pour chaque logement. De plus, l’EWS dispose d’une fonction de détection des fuites et déclenche une alarme en cas d’urgence avant qu’il ne soit trop tard et que des dégâts des eaux ne se propagent sans être remarqués.
