Débit volumique : 1,5 ou 5,0 m³/h
Capacité de stockage :
750 – 4 000 litres
Dimensions spéciales sur demande

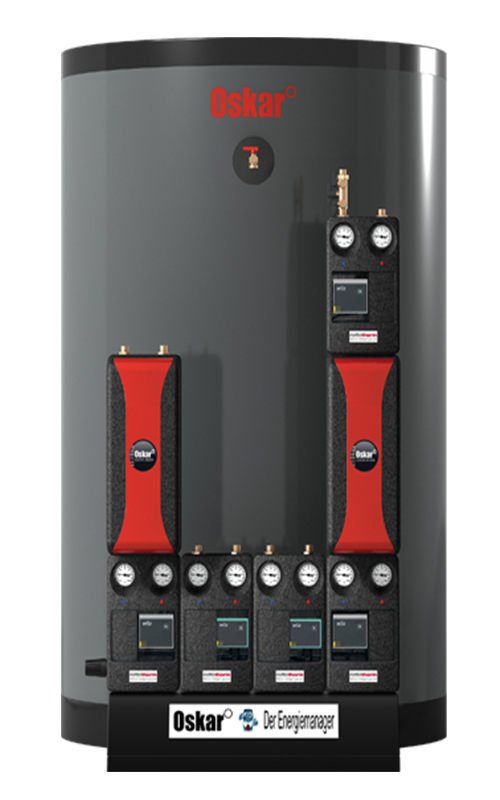

Aperçu des avantages du ballon à stratification Oskar° 10 :
Caractéristiques techniques du ballon stratifié Oskar° 10
| Typ Oskar° 10 | 750 l | 1000 l | 1300 l | 2000 l | 3000 l | 4000 l |
| Débit volumique | 1500 l/h | 1500 l/h | 1500 l/h | 1500 l/h | 1500 l/h | 1500 l/h |
| Hauteur totale sans isolation | 1.730-1.770 mm | 2.110-2.150 mm | 1.990-2.030 mm | 2.100 mm | 1940 mm | 2440 mm |
| Hauteur totale avec isolation | 1890 mm | 2270 mm | 2150 mm | 2220 mm | 1940 mm | 2440 mm |
| Diamètre sans isolation | 790 mm | 790 mm | 1000 mm | 1200 mm | 1600 mm | 1600 mm |
| Diamètre avec isolation | 990 mm | 990 mm | 1200 mm | 1440 mm | 1840 mm | 1840 mm |
| Largeur | 1015 mm | 1015 mm | 1220 mm | 1470 mm | 1870 mm | 1870 mm |
| Longueur avec distributeur rapporté 1 | 1362 mm | 1362 mm | 1567 mm | 1817 mm | 2217 mm | 2217 mm |
| Longueur avec distributeur rapporté 2 | 1395 mm | 1395 mm | 1600 mm | 1850 mm | 2250 mm | 2250 mm |
| Poids sans isolation | 140 kg | 155 kg | 220 kg | 285 kg | 470 kg | 550 kg |
| Hauteur de basculement max. | 1850 mm | 2220 mm | 2080 mm | 2260 mm | 2200 mm | 2650 mm |
| Pression de service max. | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar |
| Température de service max. | 95°C | 95°C | 95°C | 95°C | 95°C | 95°C |
| Matériau du réservoir | St 37-2 / S235JR / P265GH | St 37-2 / S235JR / P265GH | St 37-2 / S235JR / P265GH | St 37-2 / S235JR / P265GH | St 37-2 / S235JR / P265GH | St 37-2 / S235JR / P265GH |
Domaines d’application du ballon à stratification Oskar° 10
Oskar 10°/5,0 n’est disponible en standard qu’à partir d’un volume de stockage de 750 l. Le système de stockage stratifié ne connaît aucune limite en cas de raccordement simultané de différents générateurs et consommateurs de chaleur. Oskar° 10 est particulièrement pérenne et peut être complété par de nouveaux générateurs de chaleur à circulation d’eau sans modification de la tuyauterie. Un véritable investissement dans l’avenir qui s’avère rentable. Notre accumulateur de chaleur Oskar° 10 avec insert stratifié 1,5 ou 5,0 est disponible dans une large gamme standard ainsi que dans toutes les dimensions spéciales, en fonction des exigences du projet.
Si nécessaire, tous les modèles Oskar° 10 de ratiotherm peuvent également être soudés sur place, ce qui évite d’avoir recours à une cascade d’accumulateurs et augmente simultanément l’efficacité de l’ensemble du système.
